一、概述

        SZB-L(U)型双排式电动润滑泵装置是由两台电动润滑脂泵、换向阀、集成块及管路附件等组成。在同一底座上安 装有两台电动润滑脂泵，一台工作，一台备用，双泵可以自动切换，通过换向阀接通运转着的泵的回路，不影响系统 的正常工作。两台泵也可以同时工作。它具有压力高、流量大、远距离输脂、安全可靠等特点。贮油桶具有油位自动 报警系统。

        该泵主要适用于配置频率高、润滑点多、配管长度长、分布范围广、公称压力为40MPa的双线干油集中润滑系统， 配管方式为终端式。配以相应的电控系统，则能实现全自动控制，并对系统实现监视。

二、技术参数

使用介质为锥入度不低于220〜285（20℃，150g）1/10mm的润滑脂。

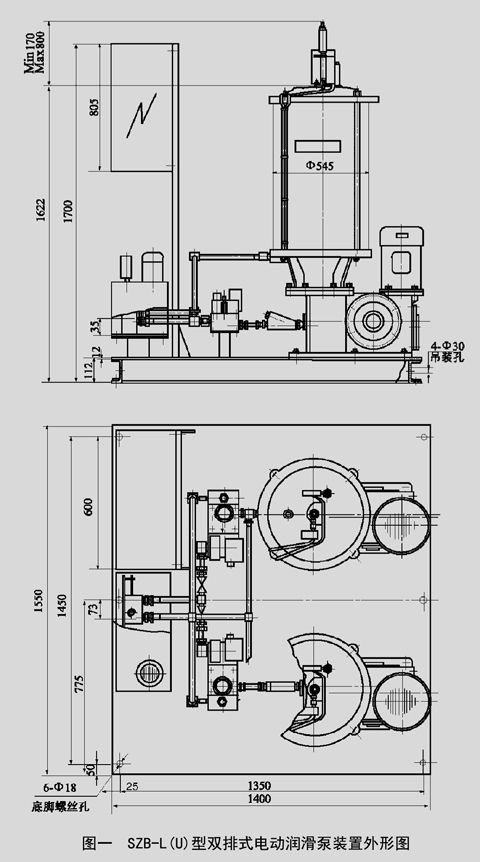

三、外形尺寸(见图一)

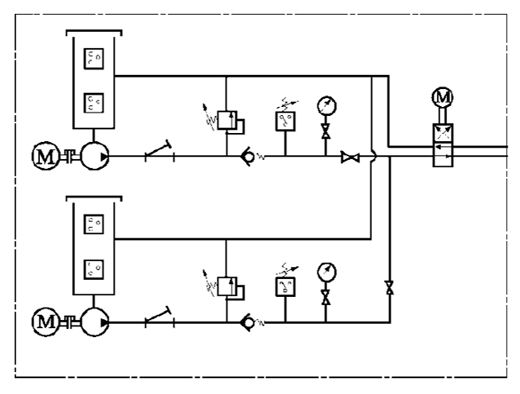

四、图形符号

五、使用说明

        本产品应安装在室内，灰尘少、振动小的干燥场所，用地脚螺栓固定在基础上，其周围应留有操作空间。安装位置应便于补给润滑脂、调试、检查、拆卸和维修等都方便的场合。

        使用前须向柱塞泵的减速机腔注入润滑油（推荐工业齿轮油N220)，达到油位计红线的位置。一般新润滑泵工作200小时后应更换润滑油，以后每隔2000小时定期更换新油，并要经常检查油质情况，若发现油质劣化，则应缩短更换周期。

        向贮油器内充填润滑脂，必须使用加油泵从润滑脂补给口加入。使用的润滑脂应清洁，不允许有杂物、污物、灰尘、气泡等存在。电动润滑泵的回转方向是单向的，必须使柱塞泵主轴(蜗轮轴)的回转方向与箭头指示方向一致。在 电动机接线时，应注意这一点。

        溢流阀的标准调定压力为20MPa。

        接线盒电控原理详见电器说明书。
