一、概述
GDK03型电控箱有监控及全自动两种，它适用于40MPa双线终端式干油集中润滑系统中，用于控制润滑泵、换向阀、补脂泵等相互间协调工作，能对系统中的供油点实现自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。
本控制箱能发出“供油时间延长”、“贮油筒空”、“超负荷运转”等故障信号。具有持续，手动和自动多种控制工作状态，可通过箱面上的转换开关来切换。持续工作状态：当润滑泵启动后持续地向系统两条主管线供送润滑脂；手动工作状态：当与主机联锁信号接通后，手动启动润滑泵运转向系统供送润滑脂，自动换向完成一个润滑周期供脂后自动停止；自动工作状态：当与主机联锁信号接通后，润滑泵按系统设定的时间间隔定时向系统供送润滑脂，完成一个润滑周期后自动停止。润滑泵不管在何种状态，一旦贮油筒空，补脂泵就会自动启动补脂，补满后自动停止。

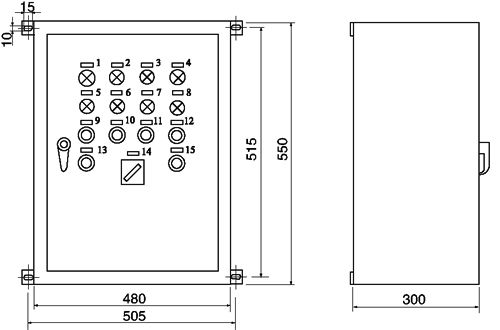

二、外形尺寸
三、标牌符号及文字
|
序号
|
符号
|
标牌文字
|
序号
|
符号
|
标牌文字
|
序号
|
符号
|
标牌文字
|
|
1
|
HL1
|
工作准备指示
|
6
|
HL6
|
系统超压
|
11
|
SB4
|
加油泵启动
|
|
2
|
HL2
|
线Ⅰ工作状态
|
7
|
HL7
|
泵马达过载
|
12
|
SB5
|
加油泵停止
|
|
3
|
HL3
|
线Ⅱ工作状态
|
8
|
HL8
|
贮油筒空
|
13
|
SB3
|
故障复位
|
|
4
|
HL4
|
加油泵工作
|
9
|
SB1
|
润滑泵启动
|
14
|
SA1
|
自动/手动/持续
|
|
5
|
HL5
|
监控时间超过
|
10
|
SB2
|
润滑泵停止
|
15
|
SA2
|
关/电铃/开
|

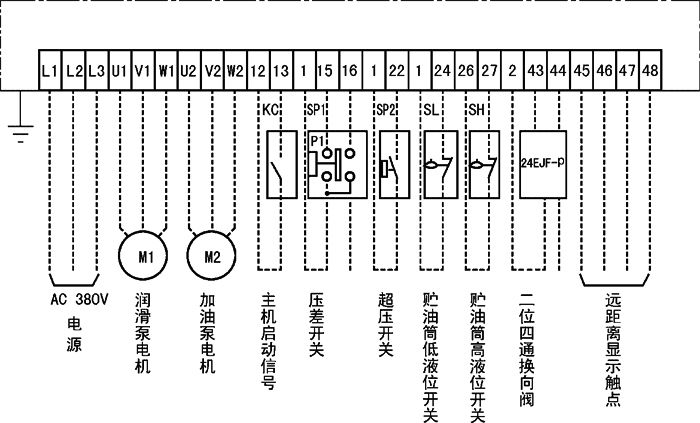

四、GDK-03 电气控制箱外部接线图
五、使用说明
1、适用主电源 AC380V、50Hz。
2、适用环境温度 -10℃～40℃,湿度 90%。
3、周围环境无导电的介质（气体、液体）。
4、垂直安装，其倾斜度不大于 5°。 |
