R1904型电气控制箱

　加入时间：2018-5-21 16:38:21　　

一、用途
R1904型电控箱，用于自动控制一套由U-※※AE型终端式电动润滑泵与补脂泵组成的干油润滑系统，即在DEA-2E型电控箱的基础上，增加了补脂泵自动控制部分。能对系统中的供油点实现自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。
控制箱能发出“供油时间延长”、“油箱液位低”、“超负载运转”等故障信号。箱内设有一组外部接点，可向主机或主控室发送系统运转状况（停止、运转、故障）信号。

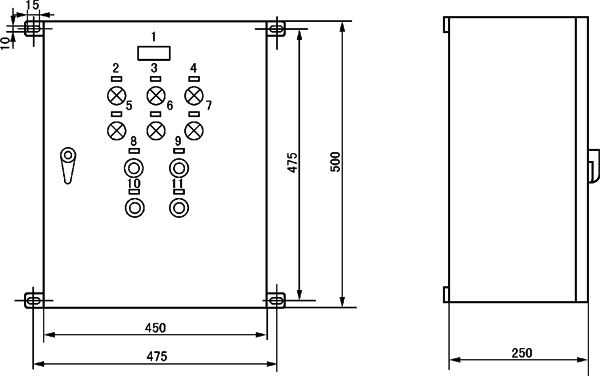

二、外形尺寸

三、标牌符号及文字

序号	符号	标牌文字	序号	符号	标牌文字
1	PC	计数器	7	HL5	超负载运转
2	HL1	电源	8	SB1	任意运转
3	HL2	干油站工作	9	SB2	故障复位
4	HL6	加油泵工作	10	SB3	加油泵启动
5	HL3	供油时间延长	11	SB4	加油泵停止
6	HL4	油箱液位低

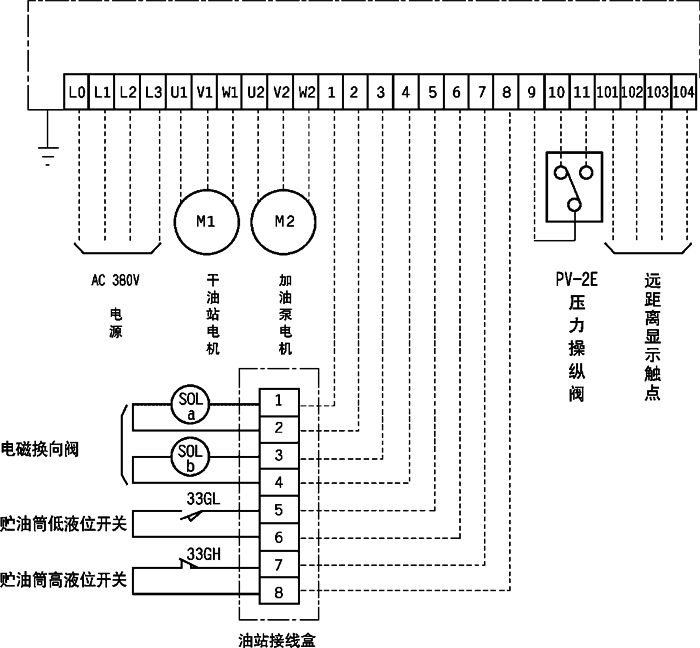

四、R1904型电气控制箱接线端子图
