一、概述
该系列双线分配器适用于公称压力为20MPa的双线式集中润滑系统，在两条供油管交替的供油压力作用下，直接由供油压力推动活塞给油，完成向各润滑点定量分配润滑脂的功能。
DSPQ-L(SDP-L)系列单向出油分配器给油口都在底部，分配器活塞正反向动作均从同一个给油口排油，系统每工作一次，各给油口均排油一次。
SSPQ-L(SSP-L)系列双向出油分配器正面和底部均有给油口，分配器活塞正反向动作分别从正面和底部的给油口排出润滑脂。相对于DSPQ型分配器给油口成倍增加，正面右位给油口下预制一，二口合并为一口的螺塞，易改为奇数出油，使系统配管简单。SSPQ-L2、3、4三种系列的分配器，同样给油口数的外形安装尺寸相同，易于型号变更替换方便。
该系列分配器可以从指示杆的动作直接观察分配器的工作情况，还可通过调整螺钉在规定范围内方便地调整各个给油口的给油量。
二、技术参数、外形尺寸
| |
型号
|
公称压力
MPa
|
动作压力
MPa
|
出油
口数 个
|
每口每循环给油量mL/循环
|
损失量
mL
|
调整螺钉每转一
圈的调整量mL
|
重量
kg
|
|
标准型号
|
原型号
|
系列
|
******
|
最小
|
|
SDP
-L
(DV)
系列
|
1DSPQ-L1
|
DV-31H
|
20
|
≤1.5
|
1
|
1
|
1.2
|
0.2
|
0.06
|
0.17
|
0.8
|
|
2DSPQ-L1
|
DV-32H
|
2
|
1.4
|
|
3DSPQ-L1
|
DV-33H
|
3
|
1.8
|
|
4DSPQ-L1
|
DV-34H
|
4
|
2.3
|
|
1DSPQ-L2
|
DV-41H
|
1
|
2
|
2.5
|
0.6
|
0.10
|
0.20
|
1
|
|
2DSPQ-L2
|
DV-42H
|
2
|
1.9
|
|
3DSPQ-L2
|
DV-43H
|
3
|
2.7
|
|
4DSPQ-L2
|
DV-44H
|
4
|
3.2
|
|
1DSPQ-L3
|
DV-51H
|
≤1.2
|
1
|
3
|
5.0
|
1.2
|
0.15
|
1.4
|
|
2DSPQ-L3
|
DV-52H
|
2
|
2.4
|
|
3DSPQ-L3
|
DV-53H
|
3
|
3.5
|
|
4DSPQ-L3
|
DV-54H
|
4
|
4.6
|
|
1DSPQ-L4
|
DV-61H
|
1
|
4
|
14.0
|
3.0
|
0.68
|
2.4
|
|
2DSPQ-L4
|
DV-62H
|
2
|
4.2
|
DSPQ-L(SDP-L)系列：(注：损失量是指推动导向活塞需要的流量)。

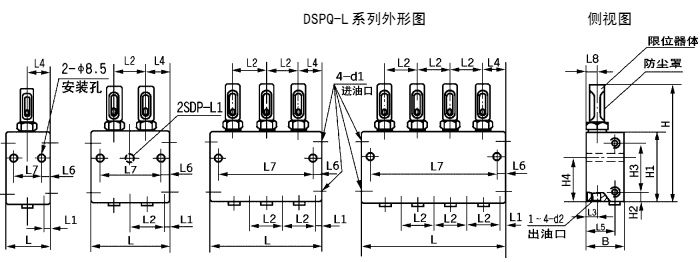

DSPQ-L 系列双线分配器外形尺寸
|
型号
|
L
|
B
|
H
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
L8
|
H1
|
H2
|
H3
|
H4
|
d1
|
d2
|
|
SDP-L(DV)系列
|
1DSPQ-L1
|
44
|
38
|
104
|
8
|
29
|
11
|
22.5
|
27
|
10
|
24
|
11
|
64
|
11
|
42
|
39
|
Rc3/8
|
Rc1/4
|
|
2DSPQ-L1
|
73
|
-
|
-
|
41
|
|
3DSPQ-L1
|
102
|
10
|
82
|
|
4DSPQ-L1
|
131
|
111
|
|
1DSPQ-L2
|
50
|
40
|
125
|
9.5
|
31
|
25
|
29
|
30
|
76
|
54
|
48
|
|
2DSPQ-L2
|
81
|
61
|
|
3DSPQ-L2
|
112
|
92
|
|
4DSPQ-L2
|
143
|
123
|
|
1DSPQ-L3
|
53
|
45
|
138
|
37
|
14
|
28
|
34
|
33
|
14
|
83
|
13
|
57
|
53
|
|
2DSPQ-L3
|
90
|
70
|
|
3DSPQ-L3
|
127
|
10
|
107
|
|
4DSPQ-L3
|
164
|
144
|
|
1DSPQ-L4
|
62
|
57
|
149
|
46
|
29
|
33
|
45
|
42
|
20
|
89
|
16
|
56
|
|
2DSPQ-L4
|
108
|
88
|
DSPQ-L系列单向出油的双线分配器，只在下面有出油口，活塞正向、反向排油时都由下出油口供送润滑脂。其形式与尺寸见图和表的规定。
SSPQ-L系列：(注：损失量是指推动导向活塞需要的流量)。
| |
型 号
|
公称压力
MPa
|
动作压力
MPa
|
出油口数
个
|
每口每循环给油量mL/循环
|
损失量
mL
|
调整螺钉每转一
圈的调整量mL
|
重量
kg
|
|
标准型号
|
原型号
|
系列
|
******
|
最小
|
|
SSP-L(DW)系列
|
2SSPQ-L1
|
DW-22H
|
20(L)
|
≤1.8
|
2
|
1
|
0.6
|
0.15
|
0.17
|
0.04
|
0.5
|
|
4SSPQ-L1
|
DW-24H
|
4
|
0.8
|
|
6SSPQ-L1
|
DW-26H
|
6
|
1.1
|
|
8SSPQ-L1
|
DW-28H
|
8
|
1.4
|
|
2SSPQ-L2
|
DW-32H
|
2
|
2
|
1.2
|
0.2
|
0.20
|
0.06
|
|
4SSPQ-L2
|
DW-34H
|
4
|
2.4
|
|
6SSPQ-L2
|
DW-36H
|
6
|
3.4
|
|
8SSPQ-L2
|
DW-38H
|
8
|
4.4
|
|
2SSPQ-L3
|
DW-42H
|
≤1.5
|
2
|
3
|
2.5
|
0.6
|
0.10
|
1.4
|
|
4SSPQ-L3
|
DW-44H
|
4
|
2.4
|
|
6SSPQ-L3
|
DW-46H
|
6
|
3.4
|
|
8SSPQ-L3
|
DW-48H
|
8
|
4.4
|
|
2SSPQ-L4
|
DW-52H
|
≤1.2
|
2
|
4
|
5.0
|
1.2
|
0.15
|
1.4
|
|
4SSPQ-L4
|
DW-54H
|
4
|
2.4
|
|
6SSPQ-L4
|
DW-56H
|
6
|
3.4
|
|
8SSPQ-L4
|
DW-58H
|
8
|
4.4
|
DSPQ-L和SSPQ-L系列分配器使用介质为锥入度265～385(25℃，150g）1/10mm润滑脂（NLGI0#～1#）或粘度等级大于N68的润滑油。使用环境温度为 -10℃～80℃;介质为润滑油时，可在10MPa压力下使用。

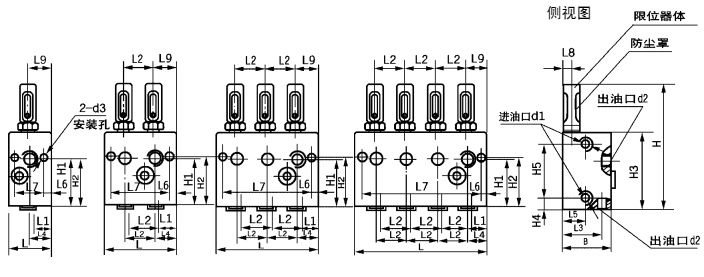

SSPQ-L系列外形图
| |
型号
|
L
|
B
|
H
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
L8
|
L9
|
H1
|
H2
|
H3
|
H4
|
H5
|
d1
|
d2
|
d3
|
|
SSP-L(DW)系列
|
2SSPQ-L1
|
36
|
40
|
81
|
18
|
17
|
32.5
|
18
|
21
|
6
|
24
|
8
|
18
|
33
|
34
|
54
|
8.5
|
37
|
Rc1/4
|
Rc1/8
|
7
|
|
4SSPQ-L1
|
53
|
41
|
|
6SSPQ-L1
|
70
|
58
|
|
8SSPQ-L1
|
87
|
75
|
|
2SSPQ-L2
|
44
|
54
|
120
|
32
|
44
|
22
|
27
|
7
|
30
|
12
|
24
|
47
|
52
|
79
|
11
|
57
|
Rc3/8
|
Rc1/4
|
9
|
|
4SSPQ-L2
|
76
|
62
|
|
6SSPQ-L2
|
108
|
94
|
|
8SSPQ-L2
|
140
|
126
|
|
2SSPQ-L3
|
44
|
127
|
30
|
|
4SSPQ-L3
|
76
|
62
|
|
6SSPQ-L3
|
108
|
94
|
|
8SSPQ-L3
|
140
|
126
|
|
2SSPQ-L4
|
44
|
137
|
30
|
|
4SSPQ-L4
|
76
|
62
|
|
6SSPQ-L4
|
108
|
94
|
|
8SSPQ-L4
|
140
|
126
|

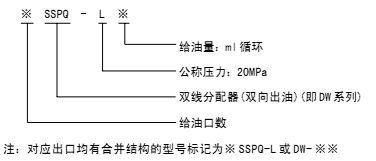

三、型号说明

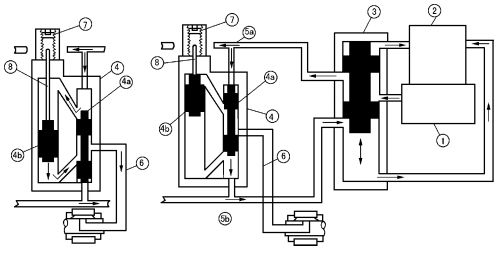

四、动作说明
1、润滑泵；2、贮油器；3、换向阀；4、分配器；4a、先导活塞；4b、主活塞
5a、供油管；5b、供油管给油管；7、调整螺钉；8、指示杆
双线分配器有两个进油口，分别与 5a.5b 供油管连接，当其中一条由润滑泵供油时，另一条则向贮油器开放。
如上图所示，由泵压送来的润滑脂，经供油管 5a 输送至分配器 4，进入先导活塞 4a 上部加压，将先导活塞 4a 压下， 此时下部与供油管 5b 连通卸荷。随着先导活塞 4a 的下移，使主活塞 4b 上腔与先导活塞上腔连通，主活塞下腔与出油 口连通，供送的润滑剂进入主活塞上腔，推动主活塞下移，将其下腔的润滑剂经给油管 6 压送到润滑点，完成第一周期的给油动作。切换至供油管 5b 供油开始第二个周期的给油动作，分配器活塞按相同的顺序反向进行前述动作。
分配器每口给油量由主活塞 4b 的直径和行程确定，通过调节调整螺钉 7，改变主活塞 4b 的行程，可实现规定范围 的油量调节。
SSPQ-L 系列分配器动作原理同上，供油管 5a、5b 分别供油一次其下部和正面给油口分别排油一次。
五、使用说明
1、必须在规定的环境下使用规定的介质。
2、分配器的两个进油口分别与两条供油管连接，且两侧是贯通的，某一侧的进油口不使用时应堵上螺塞。不使用 的给油口也应堵上螺塞(DSPQ 系列)。
3、在灰尘大、潮湿，环境恶劣的场合使用，应配防护罩。
4、给油量的调整，旋动限位器（10）上的调整螺丝（11）可以根据润滑点的实际需要在******和最小给油量的范围 内调整给油量。调整应在指示杆（12）缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。
5、给油口数若为奇数，应将螺堵（8）拧出来堵在给油口（3）上，这样给油口（3）和（4）连通，活塞正反动作 均从给油口（4）出油。
6、双线分配器在系统中优先采用并联安装法，供油管与分配器联接在左边或右边均可；其次采用串联安装法，最 大串联个数不允许超过三个，在特定的场合也可并串组合安装。
7、与分配器接触的表面应光滑平整，安装螺栓不宜拧得过紧，以免变形影响正常动作。
8、分配器活塞二端螺塞无故不许拆卸，如泄漏应拧紧或更换新的密封垫圈。
六、常见故障及排除方法
1、分配器不动作。
检查供油管有否压力油输送，润滑点是否阻塞，给油管是否被压扁；分配器内是否进入杂质致使活塞孔拉毛等，查明后排除即可。
2、限位器体指示杆处漏油。
拆下限位器体更换新的油封，可能是油封库存或使用时间过长老化或超过规定的使用环境温度，查明后更换。
七、订货说明
1、分配器安装使用环境温度＞ 80℃的必须在订货合同中注明，以便供货时使用耐高温油封。
2、SSPQ（DW）型分配器对应出口均需合并时，订货时在 SSPQ 后加注下标即 SSPQ1 或 DW- ※※ H；不合并时最后的 “H”不带。 |
