SPL、DPL型网片式油滤器

 加入时间:2018-5-21 14:09:57

一、使用条件

  SPL、DPL型网片式油滤器适用于各种型号的稀油润滑装置的过滤,应用于石油、电力、化工、冶金、建材、轻工等各种工业部门以提高油的清洁度。
  网片式油滤器分为SPL双筒系列和DPL 单筒系列、油滤器运行可靠,维修方便,不需要其他动力源,过滤元件为金属丝网制成的滤片,具有强度高,通油能力大,确保过滤精度,便于清洗等特点,SPL双筒系列能在主机 运行过程中实现不停机转换和清洗。

二、技术参数

型号

公称通径

DN

额定流量

/h(L/min)

滤片尺寸

mm

双筒系列

单筒系列

内径

外径

SPL15

-

15

2(33.4)

20

40

SPL25

DPL25

25

5(83.4)

30

65

SPL32

-

32

8(134)

SPL40

DPL40

40

12(200)

45

90

SPL50

-

50

20(334)

60

125

SPL65

DPL65

65

30(500)

SPL80

DPL80

80

50(834)

70

155

SPL100

-

100

80(1334)

SPL125

-

125

120(2000)

90

175

SPL150

DPL150

150

180(3000)

SPL200

DPL200

200

320(5334)

  1、最高工作温度95℃;
  2、最高工作压力0.8MPa
  3
、滤芯清洗压降0.15MPa
  4、试验介质粘度为24cSt 的清洁油液,当以额定流量通过油滤器时原始压降不大于0.08MPa

三、外形尺寸

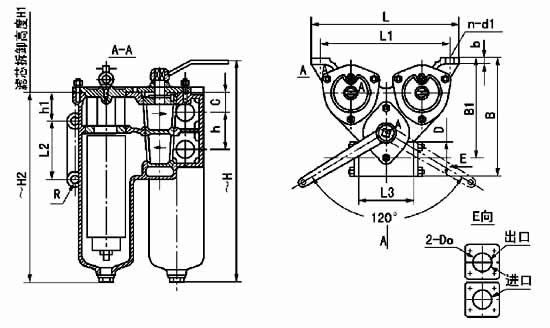

SPL15~SPL40-C(侧置式)


SPL25-D(顶挂式)

公称
通径
mm

安装形式

外形尺寸
mm

拆卸
高度
mm

管路连接尺寸
mm

管路安装尺寸
mm

基座安装尺寸
mm

净重

DN



H

B

L

H1

D

D0

C

h

L3

B1

H2

h1

L1

L2

b

R

n

d1

kg

15

C

328

180

196

260

M30 X 2

22

38

55

88

155

291

88

166

80

12

16

4

12

9.5

20

C

310

207

260

230

M33 X 2

26

34

65

90

177

258

90

230

100

12

15

4

15

11.5

25

D

315

232

230

270

M39 X 2

34

34

65

90

185

265

90

156

100

12

15

2

16.5

12

C

205

260

177

230

4

16.5

32

C

380

207

260

330

60 X 60

38

34

65

96

175

330

50

230

100

12

15

4

16.5

12

40

C

462

261

314

360

66 X 66

45

43

70

110

224

363

100

274

130

15

20

4

17

22

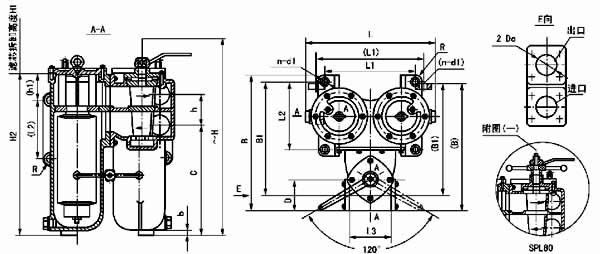

SPL50~SPL80-C(侧置式)              SPL50~SPL80-X(下置式)



公称
通径
mm

安装形式

外形尺寸
mm

拆卸
高度
mm

管路连接尺寸
mm

管路安装尺寸
mm

基座安装尺寸
mm

净重

DN



H

B

L

H1

D

D0

C

h

L3

B1

H2

h1

L1

L2

b

R

n

d1

kg

50

X

447

425

410

425

86X86

57

220

90

140

355

422

92

260

210

25

18

4

20

85

C

400

355

412

350

130

65

X

580

453

410

535

100X100

70

365

105

160

375

527

112

260

210

25

28

4

20

120

C

423

425

517

350

150

80

X

780

541

492

660

116X116

89

443

124

190

456

650



350

270

25

20

4

22

165












  安装形式X- 为下置式C- 为侧置式 ()内尺寸为侧置式 压差发讯器为选配件 SPL80 提升机构见附图()

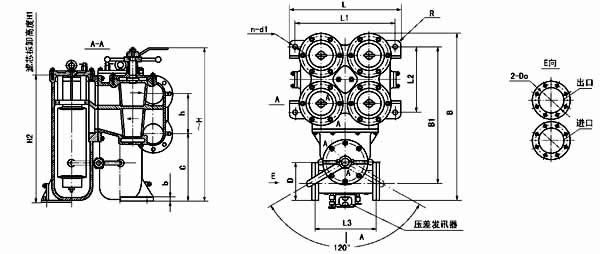

(一) SPL100SPL125-X(下置式)




公称通径mm

外形尺寸mm

滤芯拆卸高度mm

管路连接尺寸mm

管路安装尺寸

基座安装尺寸mm

净重

DN

H

B

L

H1

D

D0

C

h

L3

B1

H2

L1

L2

b

R

n

d1

kg

100

765

847

560

660

190

108

3360

200

687

300

640

500

330

20

32

4

22

370

125

850

900

605

760

215

133

385

225

682

340

730

540

270

20

320

4

22

420

  法兰标准GB573:压差发讯器为选配件。

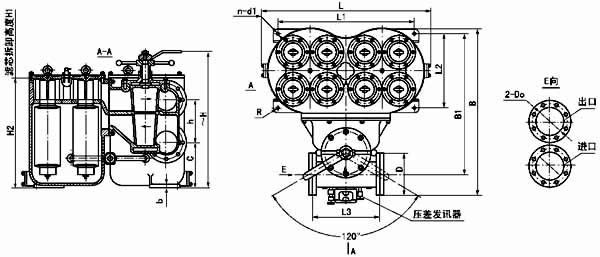

 SPL150SPL200-X(下置式)




公称
通径
mm

外形尺寸
mm

滤芯拆
卸高度
mm

管路连接尺寸
mm

管路安装尺寸
mm

基座安装尺寸
mm

净重

DN

H

B

L

H1

D

D0

C

h

L3

B1

H2

L1

L2

b

R

n

d1

kg

150

890

1000

990

790

240

159

380

250

400

825

760

750

460

30

32

4

22

680

200

1058

1155

1180

945

310

219

450

315

440

960

910

920

520

30

40

4

24

800

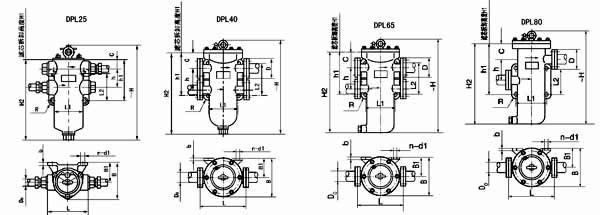

DPL单筒网片滤油器




公称
通径
mm

外形尺寸
mm

滤芯拆
卸高度
mm

管路连接尺寸
mm

管路安装尺寸
mm

基座安装尺寸
mm

净重

DN

H

B

L

H1

D

D0

C

h

B1

H2

h1

L1

L2

b

R

n

d1

kg

25

315

130

135

270

管接头M39x2

25

34

60

70

264

139

100

90

12

15

4

16

6

40

440

143

173

360

66x66

45

36

70

80

364

177

130

125

14

20

4

18

12

65

580

195

285

535

100x100

70

79

105

105

517

261

165

150

18

25

4

22

25

80

700

238

320

685

φ185

89

99

120

128

630

310

170

170

180

25

4

22

30

  DPL80法兰标准GB573-65,螺纹管接头标准:GB500-75;DN40、65带配对方法兰,压差发讯器为选配件。

DPL100~DPL200

公称
通径
mm

外形尺寸
mm

滤芯拆
卸高度
mm

管路连接尺寸
mm

管路安装尺寸
mm

基座安装尺寸
mm

净重

DN

H

B

L

H1

D

D0

D

D0

C

h

I

C

H2

L1

b

n

d1

kg

100

800

412

528

790

190

108

140

42

290

360

264

150

734

335

18

3

18

115

150

940

550

660

790

240

159

135

57

380

380

335

180

870

470

20

3

24

160

200

1050

612

750

945

310

219

135

57

438

400

368

180

980

550

20

3

24

210

  法兰标准:GB573-65(可根据需要确定)DN100150-3 组滤芯组件 DN200-4 组滤芯组件;压差发讯器为选配件。


序号
NO.

公称网目数
(参考)
(目/英寸)

网孔基本尺寸
mm

过滤精度
(参考)
μm

金属丝直径

单位面积网重kg/

筛分面积
百分率%

相当英制目数
(目/英寸)

 黄铜

锡青铜

不锈钢

1

10

2.00

2000

0.400

0.933

0.949

0.841

69

10.58

2

20

1.00

1000

0.250

0.70

0.712

0.631

64

20.32

3

40

0.450

450

0.180

0.720

0.732

0.649

51

40.32

4

60

0.280

280

0.140

0.653

0.655

0.589

44

60.48

5

80

0.200

200

0.112

0.562

0.572

0.507

41

81.41

6

118

0.125

114

0.090

0.527

0.536

0.475

34

118.41

7

158

0.090

78

0.071

0.438

0.446

0.395

31

157.76

8

200

0.071

46

0.056

0.346

0.352

0.312

31

200

9

264

0.056

38

0.040



0.237

0.210

34

264.6

10

300

0.050

34

0.032



0.178

0.158

37

309.8

11

363

00.040

30

0.030



0.183

0.162

32

363

  1、金属丝网编织形式,平纹编织;2、过滤精度仅供参考。
